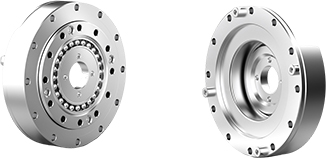

WSHD系列

中空禮帽型簡易組合(超扁平中空軸) WSHD-I系列是追求扁平極限的類型，與WSHG系列相比，軸向長度縮短了50%，柔輪為超薄中空結構，在輸出端裝有高剛性滾子交叉軸承，非常適合要求平坦設計的應用。
概述
  • 超薄型-中空機構
  • 高剛性
  • 高轉矩容量
  • 輸入輸出同軸
  • 優良的定位精密和旋轉精度
特點
技術參數
目錄冊
產品特點
  • 輕量緊湊
    體積小，重量輕
  • 高精度
    背隙<15弧秒
  • 傳輸效率高
    效率：70%-90%
  • 使用壽命長
    壽命＞10000h
  • 傳動比大
    單級傳動比50-120
  • 性能穩定
    無沖擊，噪音低：低于60dB，承載能力高
產品系列參數表

型號 減速比 輸入2000r/ min時額定轉矩
Nm 		啟動停止容許最大扭矩
Nm 		平均負載轉矩容許最大值
Nm 		瞬間容許最大轉矩
Nm 		容許輸入最高轉速
r/ min 		容許平均輸入轉速
r/ min 		背隙
arc sec
14 50 3.5 11.4 4.6 23 8000 3500 15
100 5.1 18 7 33 15
17 50 12 22 17 46 7000 3500 15
100 16 35 26 67 15
20 50 16 37 23 66 6000 3500 15
100 28 54 32 90 15
25 50 25 66 36 121 5500 3500 15
100 47 110 75 184 15
